4 yollu vana, soğutma ve ısı pompası sistemlerinde soğutucu akışkanın yönünü değiştirerek aynı sistemin hem soğutma hem de ısıtma işlevi görmesini sağlayan kritik bir bileşendir. Klima dış üniteleri, ısı pompaları ve endüstriyel soğutma devrelerinde yaygın olarak kullanılan bu vanalar, sistem güvenilirliğini doğrudan etkiler. Bu kategoride, sektörün iki köklü markası Sanhua (SHF serisi) ve Danfoss (STF serisi) modellerini bulabilirsiniz.
Küçük kapasiteli split klimalardan büyük ölçekli endüstriyel ısı pompalarına kadar geniş bir yelpazede uygulama imkânı sunan modellerimiz; 5/16" – 2 1/8" arası çap seçenekleri ve 1,87 – 82,04 USg/M kapasite aralığıyla farklı sistem gereksinimlerine yanıt verir.
4 Yollu Vana Nedir ve Nasıl Çalışır?

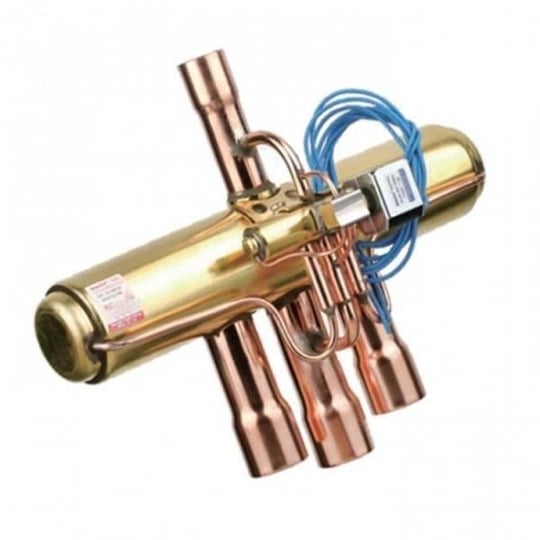

4 yollu vana, içinde sürgülü bir silindir barındıran ve bu silindirin konumuna göre akışkanın iki farklı yoldan birine yönlendirildiği bir kontrol vanasıdır. Bir pilot solenoid bobini aracılığıyla elektriksel olarak kontrol edilir: bobin enerjisiz konumda sistem soğutma modunda çalışırken, enerji verildiğinde akış yönü tersine döner ve sistem ısı pompası (ısıtma) moduna geçer.
Yapısal olarak dört bağlantı noktasına sahiptir: D (Kompresör çıkışı – yüksek basınç), E (Evaporatör), S (Kompresör emişi – düşük basınç) ve C (Kondenser). Bu dört port arasındaki akış yönünün değiştirilmesi, tüm soğutma çevriminin yönünü tersine çevirir.
Çalışma Prensibi Özeti: Solenoid bobinine 220V AC veya 24V AC uygulandığında pilot basınç farkı oluşur ve ana sürgü kayar. Bu sayede D-E ve S-C portları birbirine bağlanır (ısıtma modu). Bobin enerjisiz bırakıldığında yay kuvvetiyle sürgü geri döner ve D-C ile S-E devreleri oluşur (soğutma modu).
Sanhua SHF Serisi 4 Yollu Vanalar
Sanhua SHF serisi, kompakt gövde tasarımı ve geniş kapasite aralığıyla klima ve ısı pompası sistemlerinde dünya genelinde en sık kullanılan 4 yollu vana serilerinden biridir. Pirinç ve çelik gövde seçenekleri, farklı çalışma basınçlarına uyum sağlar. Bakır tüp bağlantı uçları lehimleme yöntemiyle sisteme entegre edilir; bu sayede sızdırmazlık açısından son derece güvenilir bir bağlantı elde edilir.
| Model |
Gövde Ø (mm) |
Bağlantı D |
Bağlantı E/S/C |
Kapasite (USg/M) |
Tipik Uygulama |
| SHF(L)-4H-23U-52 |
8,0 |
5/16" |
3/8" |
1,87 |
Mini split klima, küçük ısı pompası |
| SHF-35B-69-04 |
11,5 |
1/2" |
3/4" |
6,30 |
Orta boy klima, ticari ısı pompası |
| SHF-50020 |
46,4 |
1 1/2" |
2 1/8" |
82,04 |
Endüstriyel ısı pompası, chiller sistemi |
SHF(L)-4H-23U-52 – 5/16" × 3/8" 9.000 – 18.000 BTU aralığındaki split klima sistemleri ve küçük kapasiteli ısı pompaları için uygundur. Kompakt gövdesiyle dar montaj alanlarında kolaylıkla yerleştirilir.
SHF-35B-69-04 – 1/2" × 3/4" 18.000 – 36.000 BTU orta kapasite sistemler için geliştirilmiştir. Ticari klima ve VRF sistemlerinin dış ünitelerinde yaygın olarak tercih edilir.
SHF-50020 – 1 1/2" × 2 1/8" 82,04 USg/M kapasitesiyle endüstriyel chiller ve büyük ölçekli ısı pompası projelerinde kullanılır. Yüksek basınç toleransı öne çıkan özelliğidir.
Danfoss STF Serisi 4 Yollu Vanalar
Danfoss STF serisi, Danimarkalı Danfoss'un soğutma kontrol komponentleri portföyündeki dört yollu vana çözümleridir. Özellikle Avrupa kökenli marka tercihi olan sistemlerde güvenilir yedek parça kaynağı olarak bilinir. STF-0413G ve STF-1511G3 modelleri, farklı kapasite aralıklarına hitap ederken; 061L2074 kodlu bobin modeli, Danfoss STF gövdeleriyle uyumlu çalışır.
| Model / Kod |
Bağlantı D |
Bağlantı E/S/C |
Kapasite (USg/M) |
Üretim Yeri |
| 061L1155 – STF-0413G |
5/8" |
7/8" |
1,056 |
Polonya |
| 061L1224 – STF-1511G3 |
7/8" |
1 1/8" |
– |
Çin |
| 061L2074 – STF-01AJ512D1 Bobin |
4 yollu vana gövdelerine uyumlu yedek solenoid bobini |
Çin |
Bobin Değişimi Hakkında: Danfoss 061L2074 bobini, vana gövdesini sökmeden yalnızca bobin değiştirilerek arıza giderimine olanak tanır. Klima 4 yollu vana değişimi maliyetlerini düşürmek isteyen teknisyenler öncelikle bobin arızasını test etmelidir; gövde sağlamsa yalnızca bobin yenilemek yeterlidir.
Hangi 4 Yollu Vana Modeli Hangi Sisteme Uyar?
Doğru modeli seçebilmek için sistemin soğutucu kapasitesi (BTU veya kW), bağlantı çapları ve çalışma basınçları bilinmelidir. Aşağıdaki rehber, hızlı karar vermenize yardımcı olacaktır:
Küçük Split Klima (9.000 – 18.000 BTU) Sanhua SHF(L)-4H-23U-52 veya Danfoss STF-0413G tercih edilebilir. Bağlantı çapları 5/16" – 3/8" ve 5/8" – 7/8" aralığındadır.
Orta Kapasite Klima / VRF (18.000 – 48.000 BTU) Sanhua SHF-35B-69-04 veya Danfoss STF-1511G3 uygundur. 1/2" D ile 7/8" D bağlantı çapları bu aralığa hitap eder.
Endüstriyel Isı Pompası / Chiller Sanhua SHF-50020 ile 1 1/2" × 2 1/8" büyük çaplı bağlantı ve 82 USg/M kapasite sağlanır.
Yedek Parça / Bobin Değişimi Danfoss 061L2074 bobini, mevcut STF gövdesini koruyarak yalnızca solenoid arızasını giderir. Maliyet avantajı sunar.
Klima 4 Yollu Vana Arızası Nasıl Anlaşılır?
Soğutma ve ısıtma modları arasında geçiş yapamayan, ısıtma yaparken soğutuyor ya da soğutma yaparken ısıtıyormuş gibi davranan bir klimada ilk şüphe 4 yollu vanaya yöneltilmelidir. Teknik olarak arızanın iki ana kaynağı vardır: solenoid bobin arızası ve vana gövdesi (sürgü) arızası.
Bobin arızası multimetre ile kolayca test edilebilir: bobinin direnç değeri sıfır veya sonsuz ise değişim gereklidir. Gövde arızasında ise sürgü sıkışır; bu durumda kompresör çalışmasına rağmen akış yönü değişmez ve her iki mod aynı sıcaklıkta kalır. Gövde arızasında komple vana değişimi zorunludur.
4 Yollu Vana Montaj ve Lehimleme İpuçları
4 yollu vanaların bakır tüp bağlantıları, oksi-asetilen veya azot destekli gümüş lehim yöntemiyle sisteme bağlanır. Montaj sırasında dikkat edilmesi gereken en önemli nokta, vana gövdesinin aşırı ısınmamasıdır. Lehimleme esnasında gövde üzerine nemli bez sarılmalı ya da ısı kalkanı kullanılmalıdır; aksi hâlde iç sürgü ve conta zarar görebilir.
Montaj yönü de kritik öneme sahiptir: üreticilerin büyük çoğunluğu D portunun yukarı bakacak şekilde yatay montaj yapılmasını tavsiye eder. Dikey montajda akışkan dengesi bozulabilir ve vananın çalışma hassasiyeti azalabilir.
Sıkça Sorulan Sorular
Su arıtma sistemlerinde 4 yollu vana kullanılır mı?
Evet. Özellikle membran yıkama (backwash) ve filtre regenerasyon süreçlerinde 4 yollu küresel vanalar veya kontrol vanaları kullanılır; ancak bunlar soğutma sistemlerindeki solenoid tipli 4 yollu vanalardan yapısal olarak farklıdır. Bu kategorideki ürünler soğutma ve ısı pompası sistemleri içindir.
Sanhua ve Danfoss vanaları birbirinin yerine kullanılabilir mi?
Genel olarak bağlantı çapları eşleşiyorsa evet; ancak pilot bobin voltajı ve konektör tipi farklılık gösterebilir. Değiştirme öncesinde her iki modelin teknik veri sayfaları karşılaştırılmalıdır.
4 yollu vana fiyatlarını etkileyen faktörler nelerdir?
Gövde çapı, kapasite (USg/M cinsinden akış hızı), marka ve bağlantı tipi fiyat belirleyici başlıca unsurlardır. Büyük çaplı endüstriyel modeller (örn. SHF-50020) küçük split klimaya yönelik modellerden belirgin biçimde daha yüksek fiyatlandırılır.
